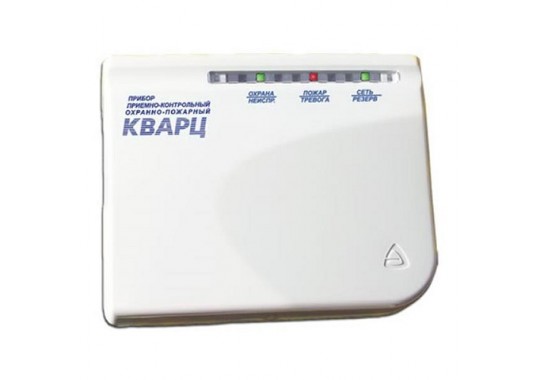

Прибор приемноконтрольный охраннопожарный “кварц

КВАРЦ, ВАРИАНТ 1

Нет в наличии. Звоните

Прибор приемно-контрольный охранный «Кварц» вариант 1 предназначен для охраны малых и средних объектов, оборудованных электроконтактными и токопотребляющими охранными извещателями и позволяет подключить один шлейф охранной сигнализации.

Извещения на пульт централизованного наблюдения передаются по двум каналам (ПЦН1 и ПЦН2).

Прибор ставится на охрану и снимается с охраны или с помощью электронных ключей или выключателя. Тактика работы выбирается установкой перемычек на плате.

Корпус прибора изготовлен из ABS-пластика и помимо привлекательного внешнего вида и компактности обеспечивает удобство монтажа прибора и эргономичность панели светодиодных индикаторов. Прибор имеет светодиодные индикаторы состояния «ШС», «Неисправность», «Сеть» и «Резерв». Эти индикаторы отображают информацию о состоянии прибора, сигнализируют о постановке на охрану и снятии прибора с охраны, о срабатывании извещателей, о переключении прибора на электропитание от резервного источника питания в случае пропадания сетевого напряжения и др..

Особенности
— Один шлейф охранной сигнализации.
— Четыре стандартные тактики работы.
— Прибор передает извещения «Тревога» и «Неисправность» на пульт централизованного наблюдения по двум каналам (ПЦН1 и ПЦН2) размыканием контактов реле.
— Обеспечивает автономную охраны при питании от сети переменного тока или аккумулятора с выдачей сигналов тревоги на внешние звуковой (сирена) и световой (лампа) оповещатели.
— Контроль линий светового, звукового оповещения и соединительной линии ТМ на обрыв и короткое замыкание с возможностью отключения.
— Тип выходов для подключения световых и звуковых оповещателей — «открытый коллектор».
— Номинальное сопротивление оконечного резистора ШС — 7,5 кОм.
— Встроенный звуковой сигнализатор с возможностью отключения.
— Постановка/снятие ШС осуществляется: ключами Touch Memory через порт ТМ, выключателем (тактика работы прибора с выключателем) и с помощью считывателя «Портал». «Портал» работает с ключами ТМ, рroximity-картами, брелоками и цифровыми кодами.
— Наличие функции «Автовозврат».
Прибор совместим с токопотребляющими извещателями с рабочим напряжением питания постоянного тока в диапазоне от 10 до 25 В.
— Прибор имеет два независимых выхода 12 В: отключаемый («ПИ») и неотключаемый («+12В»). Отключаемый выход предназначен для питания извещателей, сброс состояния которых после сработки производится снятием напряжения питания.
— При питании прибора от сети осуществляется подзарядка аккумулятора в буферном режиме.
— Автоматический переход на питание от аккумулятора при отключении сети 220 В, и обратно, при восстановлении питания 220 В. Извещение «Тревога» при этом не выдаётся.
— Прибор работает в дежурном режиме от аккумулятора при отсутствии внешних потребителей не менее 24 часов.
— Для продления срока службы аккумулятора в приборе предусмотрена электронная защита аккумулятора от глубокого разряда.
— При полном отключении питания (220 В + аккумулятор) прибор запоминает состояние ШС.

Технические характеристики
— Информационная ёмкость (количество ШС) 1
— Информативность (количество видов извещений) 9
— Количество идентификаторов (ключей TM, рroximity-карт, брелоков, цифровых кодов) 7
— Напряжение на входе ШС при его номинальном сопротивлении 18±3 В
— Суммарная токовая нагрузка в ШС в дежурном режиме, не более 1,5 мА
— Параметры выходов ПЦН («сухой» контакт оптореле): напряжение/ток, до 72 В/50 мА
— Максимально допустимый общий ток потребления по отключаемому выходу 12 В «ПИ» для питания извещателей, не более 100 мА
— Максимально допустимый общий ток потребления по неотключаемому выходу «+12В» для питания извещателей и оповещателей, не более 600 мА
— Ток коммутации по каждому из выходов ОК: «ОК1» и «ОК2», не более (при этом суммарный ток коммутации выходов ОК при питании оповещателей от внутреннего источника прибора +12 В не должен превышать максимально допустимый — 600 мА) 500 мА
— Напряжение питания сети (переменный ток 50 Гц) 187. 242 В
— Мощность, потребляемая от сети (с заряженным аккумулятором и при отсутствии внешних потребителей) во всех режимах, не более 8 ВА
— Напряжение питания от аккумулятора 11,8. 14,0 В
— Номинальная емкость резервного аккумулятора 1,2 Ач
— Ток потребления от аккумулятора в дежурном режиме/режиме тревоги (при отсутствии внешних потребителей), не более 40/65 мА
— Степень защиты оболочкой при эксплуатации прибора закреплённого на ровной поверхности IP40
— Диапазон рабочих температур -30… 55 °С
— Габаритные размеры 186x151x60мм
— Масса без аккумулятора, не более 0,5 кг

Приемно-контрольный охранно-пожарный прибор «Кварц»

В ассортименте компании «ЧИП и ДИП» появилась интересная новинка — прибор «КВАРЦ».

Прибор предназначен для охраны малых и средних объектов, например, торговый павильон, дачный домик, баня и т.п., оборудованных электроконтактными и токопотребляющими охранными или пожарными извещателями и позволяет подключить один шлейф сигнализации, который может выполнять функции охранного или пожарного.

Это уникальный прибор, так как он может выполнять не только охранно–пожарную функцию, но при подключении датчика протечки, например, H2O «Контакт», предупреждать о протечках. Отлично подходит для контроля от 1 до 20 датчиков контроля протечек воды.

Возможности прибора этим не ограничиваются. К прибору «Кварц», вместо пожарного, можно подключать любые датчики, работающие на разрыв или замыкание, а это открывает большие возможности в разных сферах применения. Рассмотрим один из вариантов использования прибора. Например, прибор «Кварц» выдает сигнал тревоги при нарушении или пожаре на объекте. Этот сигнал можно вывести на пульт, при необходимости, чтобы известить нужные службы, а можно настроить, чтобы при таком сигнале включался насос и система пожаротушения или при сигнале происходила блокировка дверей, окон, если прибор работает в режиме охраны.

Прибор обладает возможностью автономной охраны при питании от сети переменного тока или аккумулятора с выдачей сигналов тревоги на выносные звуковые (сирена) и световые (лампа) оповещатели. Также прибор обладает возможностью управлять световым табло и внешним голосовым оповещателем и контролировать линии до оповещателей на обрыв и короткое замыкание.

Прибор очень прост при повседневном использовании, он ставится и снимается с охраны с помощью электронных ключей ТМ (такие же используются при пользовании домофоном в подъезде).

Особенности прибора «Кварц»:

• Один шлейф охранной или пожарной сигнализации (ШС).
• Прибор имеет 4 встроенные тактики применения: пожарная охрана, централизованная охрана 1, централизованная охрана 2, централизованная охрана 3.
• Индикация на панели прибора: состояние питания, состояние ШС (поставлен/снят, пожар, тревога), неисправность (общая, ШС, соединительных линий выходов ОК1, ОК2, ОК3 и порта Тouch Мemory), состояние блокировки.
• Тип выходов для подключения световых и звуковых оповещателей — «открытый коллектор».
• Номинальное сопротивление оконечного резистора ШС — 7.5 кОм.
• Прибор работает в дежурном режиме от АБ при отсутствии внешних потребителей не менее 24 ч.
• Постановка/снятие ШС ключами Touch Memory и через универсальный считыватель «Портал». «Портал» работает с ключами ТМ, проксимити-картами, брелоками и цифровыми кодами.
• Прибор передает извещения «Тревога», «Пожар 1», «Пожар 2» и «Неисправность» на пульт централизованного наблюдения по трем каналам (ПЦН1, ПЦН2, ПЦН3) размыканием или замыканием контактов реле (зависит от тактики).
• Прибор имеет два независимых выхода 12 В: отключаемый («ПИ») и неотключаемый («+12В»).
• Возможность использовать оповещатели с напряжением питания 220 В.
• При полном отключении питания (220 В + АБ) прибор запоминает состояние ШС.

• Количество шлейфов 1
• Количество видов извещений 9
• Количество идентификаторов (ключей TM, проксимити-карт, брелоков, цифровых кодов) 7
• Напряжение на входе ШС при его номинальном сопротивлении 18±3 В
• Токовая нагрузка в шлейфе в дежурном режиме, не более 1.5 мА
• Параметры выходов ПЦН1, 2 («сухой контакт»): напряжение/ток, до 72 В / 50 мА
• Параметры выхода реле ПЦН3: постоянное напряжение/ток, до = 30 В / 3 А
• Параметры выхода реле ПЦН3: переменное напряжение/ток, до

250 В / 3 А

Приемно-контрольные охранно-пожарные приборы Кварц в Москве

Кварц, вариант 1 Прибор приемно-контрольный охранный на.

Прибор приемно-контрольный охранно-пожарный Сибирский А.

Прибор приемно-контрольный охранно-пожарный Прибор прие.

Прибор приемно-контрольный охранно-пожарный Прибор прие.

Гранит 16 Прибор приёмно-контрольный охранно-пожарный

Прибор приемно-контрольный охранно-пожарный Прибор прие.

Прибор приемно-контрольный охранно-пожарный Сигма-ИС КА.

Кварц, вариант 2. Прибор приемно-контрольный охранно-по.

Кварц, вариант 1 Прибор приемно-контрольный охранный

Прибор приемно-контрольный охранно-пожарный Сибирский А.

Контролируемые ШС 1 Сибирский Арсенал Кварц, вариант 2

Прибор приемно-контрольный охранно-пожарный Сибирский А.

Прибор приемно-контрольный охранно-пожарный Сибирский А.

Кварц, вариант 2 Приемно-контрольный охранно-пожарный п.

Прибор приемно-контрольный охранно-пожарный Сибирский А.

Прибор приемно-контрольный охранно-пожарный Прибор прие.

Прибор приемно-контрольный охранно-пожарный на 1 шлейф.

Гранит 4 Прибор приёмно-контрольный

Прибор приемно-контрольный охранно-пожарный Рубеж Прибо.

Прибор приемно-контрольный охранно-пожарный Сибирский А.

С2000-4 прибор приемно-контрольный охранно-пожарный

Приемно-контрольный прибор Сибирский Арсенал Гранит-4

Прибор приемно-контрольный охранно-пожарный на 2-6 шлей.

220 В 50 Гц срезервным питанием от АКБ), в пластиковом корп.

Прибор приемно-контрольный охранно-пожарный Сигма-ИС ПП.

Приемно-контрольный прибор охранно-пожарный и управлени.

220 В 50 Гц срезервным питанием от АКБ), в пластиковом корп.

Прибор приемно-контрольный охранно-пожарный Прибор прие.

Гранит-6 Эк. — Прибор приемно-контрольный охранно-пожар.

Гранит-2 прибор приемно-контрольный охранно-пожарный на.

Риф-ОП8 (исп.С): Прибор приемно-контрольный охранно-пож.

Кварц ППК вар.2 Прибор приёмно-контрольный

Прибор приемно-контрольный охранно-пожарный на 2-6 шлей.

Рубеж Прибор приемно-контрольный охранно-пожарный ППКОП.

Кварц, вариант 1 Прибор приемно-контрольный охранный на.

Прибор приемно-контрольный охранно-пожарный Сибирский А.

Гранит-5 прибор приемно-контрольный охранно-пожарный на.

Прибор приемно-контрольный охранно-пожарный Рубеж ППКОП.

Прибор приемно-контрольный охранно-пожарный на 2-6 шлей.

Кварц Л (новый) Прибор приемно-контрольный охранно-пожа.

Прибор приемно-контрольный охранно-пожарный Болид Сигна.

Приемно-контрольный прибор Сибирский Арсенал Гранит-4

Кварц ППК вар.1 Прибор приёмно-контрольный

Прибор приемно-контрольный охранно-пожарный на 2-6 шлей.

Сигнал-10 Прибор приемно-контрольный охранно-пожарный

Прибор приемно-контрольный охранно-пожарный Сигма-ИС ПП.

Гранит-5 прибор приемно-контрольный охранно-пожарный на.

Прибор приемно-контрольный охранно-пожарный Прибор прие.

Контролируемые ШС 1 Сибирский Арсенал Кварц, вариант 1

Прибор приемно-контрольный охранно-пожарный Сибирский А.

Прибор приемно-контрольный охранно-пожарный Сибирский А.

Приемно-контрольный прибор Сибирский Арсенал Гранит-2

Гранит-4 прибор приемно-контрольный охранно-пожарный на.

Прибор приемно-контрольный охранно-пожарный Гранит-12 (.

Прибор приемно-контрольный охранно-пожарный Сибирский А.

Прибор приемно-контрольный охранно-пожарный на 1 шлейф.

Кварц, вариант 2. Прибор приемно-контрольный охранно-по.

130В/0,1А), 2 контрол.вых.»ОК» (=28В/1А), RS-485, tраб…

Прибор приемно-контрольный охранно-пожарный Болид Сигна.

Прибор приемно-контрольный охранно-пожарный Прибор прие.

Рубеж Прибор приемно-контрольный охранно-пожарный ппкп.

Рубеж Прибор приемно-контрольный охранно-пожарный ппкп.

Прибор приемно-контрольный охранно-пожарный Рубеж Прибо.

Прибор приемно-контрольный охранно-пожарный Прибор прие.

С2000-4 прибор приемно-контрольный охранно-пожарный

Приемно-контрольный прибор Сибирский Арсенал Гранит-2

Прибор приемно-контрольный охранно-пожарный Сибирский А.

Кварц вар.2 приемно-контрольный прибор Сибирский Арсена.

Прибор приемно-контрольный охранно-пожарный Кварц, вари.

Прибор приемно-контрольный охранно-пожарный на 1 шлейф.

Прибор приемно-контрольный охранно-пожарный на 2-6 шлей.

Астра 712/4 Прибор приемно-контрольный охранно-пожарный.

Кварц вар.2 приемно-контрольный прибор Сибирский Арсена.

Прибор приемно-контрольный охранно-пожарный Болид С2000.

Приемно-контрольный прибор Сибирский Арсенал Гранит-8

Прибор приемно-контрольный охранно-пожарный Сигма-ИС КА.

Прибор приемно-контрольный охранно-пожарный Болид Сигна.

Прибор приемно-контрольный охранный Сибирский Арсенал К.

Риф-ОП4: Прибор приемно-контрольный охранно-пожарный

КВАРЦ-1В прибор приемно-контрольный охранно-пожарный

Одношлейфный приемно-контрольный прибор КВАРЦ 1В используется для автономной и централизованной охраны. Прибор может работать в качестве охранной или пожарной сигнализации, с токопотребляющими извещателями с напряжением питания 10-25 В. Для питания извещателей есть отдельный выход 12 В, защищённый от короткого замыкания. Извещения на пульт центральной охраны (ПЦН) передаются по двум линиям. Прибор КВАРЦ 1В ставится на охрану и снимается с охраны с помощью электронных ключей ТМ. Необходимый функциональный режим работы выбирается установкой перемычек на плате. Для продления срока службы аккумулятора есть электронная защита от глубокого разряда аккумулятора. Выход для подключения оповещателей: релейный.

Одношлейфный приемно-контрольный прибор КВАРЦ 1В используется для автономной и централизованной охраны. Прибор может работать в качестве охранной или пожарной сигнализации, с токопотребляющими извещателями с напряжением питания 10-25 В. Для питания извещателей есть отдельный выход 12 В, защищённый от короткого замыкания. Извещения на пульт центральной охраны (ПЦН) передаются по двум линиям. Прибор КВАРЦ 1В ставится на охрану и снимается с охраны с помощью электронных ключей ТМ. Необходимый функциональный режим работы выбирается установкой перемычек на плате. Для продления срока службы аккумулятора есть электронная защита от глубокого разряда аккумулятора. Выход для подключения оповещателей: релейный.
Прибор КВАРЦ 1В имеет 4 подготовленные тактики применения:
пожарная охрана
централизованная охрана 1
централизованная охрана 2
ведомственная охрана (радио-охрана)
Нужная тактика выбирается переключением установленных на плате прибора перемычек.
Прибор КВАРЦ 1В может выдавать 9 видов извещений: , , , , , , , , . Сигнал тревоги на выходе прибора фиксируется и может быть снят только переводом прибора из режима охраны в режим снятия с охраны.
КВАРЦ 1В имеет автоматический возврат в режим охраны — если в тревожном режиме после окончания сигнала звукового оповещателя прибор обнаружит, что ШС снова находится в нормальном состоянии, он продолжит контроль состояния шлейфа, причём оповещатели остаются в тревожном режиме. При повторных нарушениях ШС звуковой оповещатель включается только на 30 с.
Звуковое подтверждение — при работе в режиме ведомственной охраны (наружное расположение порта ТМ) выдается один короткий звуковой сигнал при постановке на охрану и два коротких сигнала при снятии с охраны.
Звуковой сигнал в тревожном режиме — звуковой оповещатель выдает непрерывный сигнал при извещениях и (длительностью 3 мин) и прерывистые сигналы при извещениях (периодичность 2 с) и (периодичность 1 с).
В режиме пожарной охраны обеспечивается выдача тревожного сигнала на звуковой оповещатель после нарушения ШС без задержки.
В режиме работы централизованная охрана 1 при нарушении ШС звуковой оповещатель включается с задержкой в 10 с, необходимой для снятия прибора с охраны.
В режимах работы централизованная охрана 2 и ведомственная охрана при нарушении ШС (открывании двери) звуковой оповещатель включается с задержкой в 10 с, необходимой для снятия прибора с охраны, только в случае шунтирования датчика открывания двери резистором 3,9 кОм. В остальных случаях выдача тревожного сигнала на звуковой оповещатель происходит без задержки.
Световой оповещатель выключен в режиме снятия с охраны, светится непрерывно в режиме охраны и мигает при любом нарушении ШС.
Прибор работает в режиме охраны с с ограниченным временем выхода. Постановка на охрану происходит с задержкой в 2 мин после касания ключом порта ТМ. В течение этой задержки формирование тревожного звукового сигнала блокируется. При использовании прибора по тактике пожарной охраны задержка составляет 10 с.
Корпус прибора из пластика ABS помимо привлекательного внешнего вида обеспечивает удобство монтажа прибора и эргономичность панели светодиодных индикаторов. Прибор имеет светодиодные индикаторы состояния ШС и и индикатор для контроля наличия напряжения питания. Эти индикаторы отображают полную и наглядную информацию о состоянии прибора, сигнализируя о постановке и снятии прибора с охраны, о срабатывании извещателей, о неисправности шлейфа в режиме пожарной охраны, и, наконец, о переключении прибора на электропитание от резервного источника питания в случае пропадания сетевого напряжения и о разрядке аккумулятора.

КВАРЦ — Приемно-контрольный охранно-пожарный прибор (ППКОП 0149-1-2)

Основные сведения

Одношлейфный приемно-контрольный прибор «Кварц» используется для автономной и централизованной охраны. Прибор может работать в качестве охранной или пожарной сигнализации, с токопотребляющими извещателями с напряжением питания 10–25 В. Для питания извещателей есть отдельный выход 12 В, защищённый от короткого замыкания. Извещения на пульт центральной охраны (ПЦН) передаются по двум линиям. Прибор ставится на охрану и снимается с охраны с помощью электронных ключей ТМ. Необходимый функциональный режим работы выбирается установкой перемычек на плате. Для продления срока службы аккумулятора есть электронная защита от глубокого разряда аккумулятора. Выходы для подключения оповещателей: релейные (вариант 1) и типа «открытый коллектор» (вариант 2). В варианте 2 прибора есть дополнительное реле для управления инженерным оборудованием, подключения мощной сирены или организации вежливой подсветки.

Прибор имеет 4 подготовленные тактики применения:
