Индукционный котел отопления: принцип действия и обзор
Отопление на электричестве привлекает тем, что котлы, при наличии электропитания, работают автономно и не требуют присутствия человека. Минусы у них, конечно, есть – отопление дорогое (электроэнергия недешева), требуется наличие выделенной линии для электропитания, а это — дополнительные затраты, да еще не везде есть возможность такое электропитание организовать (по техническим причинам). Тем не менее, простота эксплуатации перечеркивает эти недостатки. Тем более что появилось оборудование в котором используют не ТЭНы, а индуктивные катушки, способные быстро разогревать теплоноситель и, как говорят владельцы, экономно отапливать помещения. Подобные котлы называют индукционными.
Устройство индукционного котла

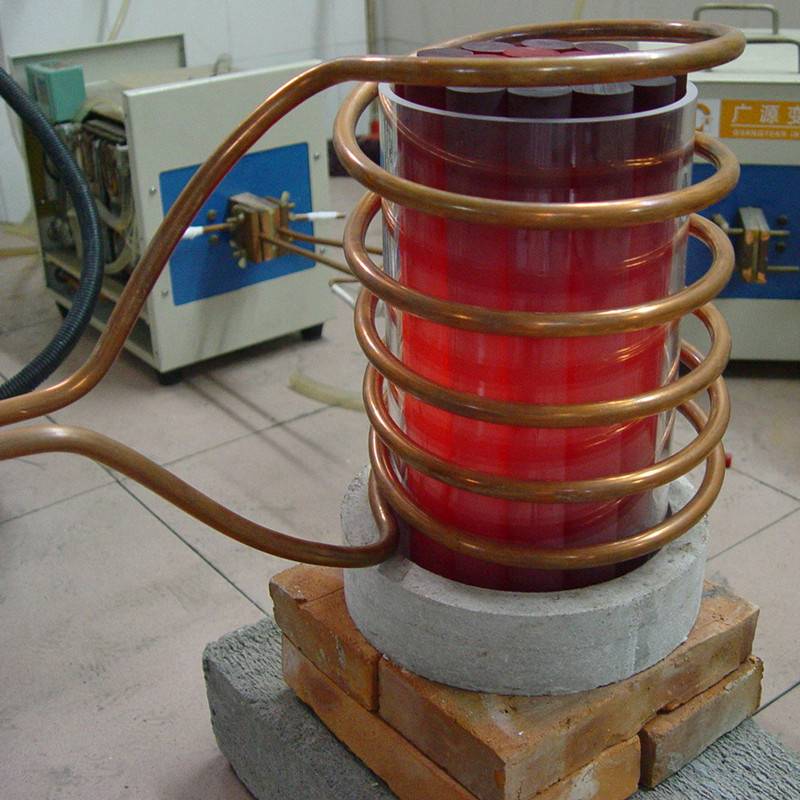

В индукционных котлах использован тот факт, что металлический сердечник, помещенный внутрь катушки индуктивности, быстро нагревается до высоких температур за счет наведенных токов Фуко. Нагревательный элемент таких агрегатов представляет собой мощную индуктивную катушку, которая герметично запаяна в массивный корпус из металла, являющийся одновременно и сердечником. Вода или другой теплоноситель, омывая корпус нагревательного элемента, нагревается, затем поступает в систему отопления. Существует два типа индукционных нагревателей, имеющих некоторые отличия:
Устройство индукционного котла
- Вихревые индукционные нагреватели ВИН (Vin). Перед подачей на первичную обмотку катушки индуктивности ток сети 50Гц преобразуется в высокочастотный. Таким образом достигается усиление магнитной напряженности и наводимых токов Фуко, повышается температура нагрева. В таких котлах из ферромагнитных сплавов изготавливают не только вторичную обмотку, но и корпус, что увеличивает площадь нагрева и позволяет нагревать теплоноситель быстрее.
- Индукционный котел отопления Sav. Котлы этого типа в качестве теплообменника используют вторичную обмотку, которая выполняется в виде лабиринта с толстыми стенками (для увеличения площади теплоотдачи и лучшего нагрева теплоносителя). Так как проводник находится в переменном поле, катушка дополнительно генерирует реактивную мощность.
Индукционные котлы отопления: плюсы и минусы
У этого оборудования достаточно много положительных черт:
- Высокая надежность. При наличии автоматики они работают автономно и не требуют постоянного контроля и присутствия человека. В принципе, возможна лишь одна ситуация, которая может повлечь выход из строя котла: при отсутствии теплоносителя в системе корпус-сердечник очень сильно нагревается и может расплавиться. Потому в системах отопления с индукционным котлом необходим контроль уровня теплоносителя в системе.
- Может использоваться любой теплоноситель. Индукционному электрокотлу все равно, что греть, лишь бы это была жидкость.
- КПД этого оборудования, как и у любого вида электрокотлов выше 90%. Конкретная цифра зависит от конструкции теплообменника и других конструктивных особенностей конкретной модели.
Устройство индукционного котла
Индукционный котел отопления занимает мало места
Это бесспорные плюсы. Есть еще один, который вызывает очень много пререканий. Продавцы индукционных котлов утверждают, что они более экономичны, чем традиционные ТЭНовые. И называют даже экономию – 30%. Вот вокруг этого и идут постоянные дебаты. Теоретически, чтобы котел выдал 10кВт тепла, потребить он тоже должен 10кВт энергии (электричества). Даже чуть больше, так как КПД не 100% и все равно есть потери. И от способаа нагрева теплоносителя это не зависит.
В принципе все так. Никто закон сохранения энергии не отменял. Но отзывы обладателей таких колов говорят о том, что экономия действительно присутствует, и платят они за отопление электричеством меньше. В чем же тут может быть дело? В том, что руководит системой автоматика, а она включает котел только тогда, когда требуется поднять температуру теплоносителя. А так как система малоинерционна, то и «вхолостую» электроэнергии уходит мало. Но это достоинства, по большей части, автоматики. Хотя факт остается фактом: экономия присутствует.
Электрические индукционные котлы используют не только для отопления дома, но и на производстве
Теперь о недостатках. Их не очень много, но они существенны. И самый главный — высокая цена на оборудование. Тут сказать нечего – такое оборудование действительно недешево.Оно как минимум в два раза дороже ТЭНовых котлов. Но большая доля стоимости приходится на автоматику. Из сказанного выше понятно, что чем лучше будет работать автоматика, тем экономнее и долговечнее будет ваше отопление. К тому же сегодня некоторые фирмы предлагают такие дополнительные функции, как управление работой на расстоянии. Очень привлекательный момент, особенно для тех, кто часто находится в отъезде. На время отсутствия можно выставить минимальную температуру (5-10оС), а к приезду поднять ее до комфортного уровня. И удобно и экономно. Есть еще достаточно существенный недостаток, но он присущ всем электрокотлам — есть электричество — есть отопление, нет его — мерзнем. Как вариант решения этой проблемы — дизель-генераторы и источники бесперебойного питания.
Есть еще один недостаток: по опыту эксплуатации — некоторые модели индукционных электрокотлов во время работы сильно шумят. Но это относится не ко всем моделям, а только к некоторым, невысокой стоимости. Как вариант решения – вынос в отдельное изолированное помещение.
Можно ли сделать индукционный котел своими руками? В принципе, можно. Но точный расчет и детальную схему котла, с указанием параметров всех компонентов вам найти не удастся. Подбирать самостоятельно – долго и совсем непросто. Ведь не просто так котлы эти стоят дорого – чтобы добиться максимального КПД и минимального расхода, нужна идеально сбалансированная схема. Требуется не просто организовать нагрев корпуса, а еще рассчитать с какой скоростью и в каком объеме должна циркулировать жидкость, чтобы избежать перегрева. К тому же потребуется автоматика, с ней тоже достаточно много хлопот. Оборудование высокотехнологичное и самостоятельная его разработка проблематична.
Индукционные котлы: производители и отзывы
Несмотря на то, что активно индукционное оборудование для отопления на рынке продвигается недавно (лет16-17), предложений довольно много. Выбрать есть из чего. Вот несколько фирм, к оборудованию которых имеется постоянный интерес.
Индукционный котел «Миратрон» (Miratron)
Индукционный котел «Миратрон» (Miratron)
Электрические котлы индукционного типа «Миратрон» выпускаются мощностью от 9 до 30кВт. Имеется возможность ступенчатой регулировки мощности, цена от 45т.р. (9кВт котел). Отзывов об индукционных котлах Миратрон немного. Владелец дома на 150м2 отапливает дом котлом этой фирмы на 15кВт. Отмечает достаточно тихую работу оборудования, также говорит об экономичности системы: 15кВт включается только для разгона системы, для поддержания используются периодически 9 или 6Вт. Для эффективной работы системы в его доме, мощности встроенного насоса оказалось недостаточно, пришлось ставить еще один.
Как положительный момент отмечается модульная система построения оборудования: имеется несколько нагревателей небольшой мощности, которые включаются/выключаются по мере необходимости. Так что даже при выходе из строя одного без тепла дом не останется без тепла. С другой стороны такая конструкция влечет за собой достаточно большие габариты: 400х1600х300мм – это самый маленький из котлов.
Индукционные котлы «Гейзер» (Geyzer)
Котлы «Гейзер» использоваться могут для автономного отопления дамов, дач, цехов и производственных помещений. Класс электробезопасности – 2-й (не требуют защитного зануления). Мощность – от 4,5кВт до 250кВт. Особенность этих котлов — от 220В работает только самый маломощный «Гейзер -5», все остальные – то сети 380В. Выпускаются в двух модификациях – «Гейзер Е» – для систем с накопительной емкостью, «Гейзер Б» — с теплообменником. Имеют классический для этого вида оборудования дизайн – отрезок трубы, запаянный на концах.
Индукционные котлы «Гейзер» (Geyzer)
Индукционный котел «Эдисон»
Котлы «Эдисон» производятся на Заводе Сибирского технологического машиностроения. Могут использоваться только в отопительных системах закрытого типа. Заявленный КПД — 98%, коэффициент мощности 0,99. Выпускаются мощностью от 4,5кВт до 500кВт.
Имеющиеся отзывы можно суммировать так: оборудование надежно и экономично, редко требует ремонта. Случается, выходят из строя датчики температуры. Отзывы в основном от руководителей предприятий из разных регионов и разного направления хозяйственной деятельности. Но все они сходятся в одном: использование этого типа котлов (применялось как для обогрева так и в технологических процессах) экономически оправдано и надежно.
Индукционный котел «Эдисон»
Индукционные котлы ПИН
Индукционные котлы ПИН
Проточные индукционные нагреватели ПИН – изделия украинского производства. Срок гарантии – 36 месяцев. Выпускаются индукционные котлы ПИН мощностью от 3кВт до 50кВт, заявленный КПД -97-98%. В комплект поставки входит управляющий шкаф, в котором находится автоматика, терморегулятор, цифровой индикатор на котором отображается текущая и заданная температура теплоносителя. Опционально комплектуется бесконтактным пультом управления, термостатом. Аппаратура управления может быть поставлена импортная (по заявке).
На самом деле пока трудно сказать, насколько хороши или плохи эти котлы. Все дело в том, что процессы, связанные с индукцией исследованы недостаточно, и просчитать их на данный момент невозможно. Потому и нет однозначных выводов об эффективности индукционных котлов. Оборудование работает, греет, но за счет чего достигается экономия (а она, судя по отзывам, все-таки есть) неясно. Использовать его или нет – каждый решает для себя сам. Единственная просьба – при наличии опыта эксплуатации оставить свои впечатления: вашим «последователям» будет проще ориентироваться и принимать решения.
Индукционный котел отопления: обзор, плюсы и минусы прибора
Выбор отопительного прибора для дома всегда сопровождается большим количеством вопросов. Одним из самых основных факторов, которые потребитель решает при покупке такого оборудования, выступает топливо. Наиболее дешевым сегодня выступает газ, однако его магистрали подведены не ко всем населенным пунктам, и чаще находят применение устройства, работающие от электричества. В данном случае речь идет об индукционных аппаратах, которые изготавливаются сегодня многими производителями, но одними из основных являются следующие компании:
Но в статье пойдет речь не только об этих поставщиках.
Отзывы о производителях
Если вы хотите выбрать индукционный котел отопления, то важно обращать внимание не только на характеристики, но и на компанию-поставщика. Среди прочих следует выделить «Миратрон». Эта фирма выпускает на рынок аппараты мощностью от 9 до 30 кВт. Они регулируются по мощности ступенчато, а цена начинается от 45000 руб. Отзывов о данном оборудовании не столь много.
Потребители подчеркивают, что для отопления дома на 150 м 2 будет достаточно котла, мощность которого составляет 15 кВт. Покупателям нравится тихая работа оборудования и экономичность системы. Для разгона включается лишь 15 кВт, а для поддержания температуры котел задействует 6 кВт. Для эффективной работы системы мощности насоса будет недостаточно. Потребители подчеркивают, что приходится использовать еще один.
Положительным моментом является модульная система. Конструкция предусматривает несколько нагревателей малой мощности, которые включаются и выключаются при необходимости. Это указывает на то, что даже при выходе из строя одного дом без тепла не останется. Но такая конструкция, по мнению владельцев частных домов, может повлечь большие размеры. Убедиться в этом вы можете и сами — маленький индукционный котел отопления этой компании имеет следующие размеры: 400 x 1600 x 300 мм.
Отзывы о производителе «Гейзер»
Эти котлы могут использоваться для автономного отопления цехов, дач, а также домов и производственных помещений. Оборудование относится ко второму классу электробезопасности, а значит, не предусматривает защитного зануления. Мощность, по мнению потребителей, варьируется в широком диапазоне и может быть равна пределу от 4,5 до 250 кВт.
В качестве особенности этих котлов выступает то, что работают они от 220 В, но это касается маломощного «Гейзер 5». Все остальные запитываются от сети 380 В. Потребители подчеркивают, что в продаже имеется две модификации, одна из них предназначена для системы с накопительным баком, а другая — с теплообменником. Для этого вида оборудования свойственен классический дизайн.
Отзывы о производителе «Эдисон»
Если вы хотите приобрести индукционный котел отопления, то можете обратите внимание на продукцию «Эдисон», которая изготавливается на заводе «Сибирского технологического машиностроения». Такое оборудование может эксплуатироваться в отопительных системах закрытого типа. Покупателям нравится довольно высокий коэффициент полезного действия, который составляет 98 %. Коэффициент мощности равен 0,99. Мощность оборудования может достигать 500 кВт, тогда как наименьший показатель равен 4,5 кВт.
Учитывая отзывы, можно сделать вывод, что оборудование экономично и надежно, а ремонта требует довольно редко. Из строя, однако, могут выйти датчики температуры. Мнения вы можете услышать от руководителей предприятий. Но все они сходятся в одном: эксплуатация этих котлов экономически оправдана и надежна. Использовать их можно не только в технологических процессах, но и для обогрева.
Отзывы о котлах от производителя «ПИН»
Индукционный котел отопления может стать для вашего дома единственно верным решением. Если вам необходимо такое оборудование, то вы можете рассмотреть продукцию компании «ПИН». Она изготавливается на Украине, а срок гарантии составляет 36 месяцев.
Мощность варьируется от 3 до 50 кВт, а заявленный коэффициент полезного действия может быть равен 97 — 98 процентов. В комплект входит управляющий шкаф, где умещаются:
- цифровой индикатор;
- терморегулятор;
- автоматика.
Индикатор, со слов потребителей, очень удобен в эксплуатации и необходим для отображения заданной и текущей температуры теплоносителя. Такие индукционные котлы для отопления дома имеют в комплекте поставки бесконтактный пульт управления и термостат.
Знакомясь с отзывами потребителей, вы сможете понять, что они порой разнятся. Это обусловлено тем, что процессы, связанные с индукцией, недостаточно исследованы. На данный момент просчитать их невозможно. Это указывает на то, что сделать однозначные выводы об эффективности подобного оборудования пока нельзя.
Основные преимущества
Индукционные котлы для отопления частного дома имеют множество преимуществ. Они высоконадежны и могут использовать любой теплоноситель. КПД этого оборудования выше 90. Конструкции отличаются длительным сроком эксплуатации и простотой обслуживания, а также монтажа.
Приобретая такое устройство, вы можете рассчитывать на высокую эффективность. Котел обладает малой инерционностью, из-за этого нагрев теплоносителя начинается почти сразу после включения. На нагревательном элементе не образуется накипь. Происходит это по нескольким причинам. Первая — сердечник во время работы вибрирует. Вторая — температура теплоносителя не поднимается выше 90 градусов. Индукционные котлы для отопления частного дома имеют еще одно преимущество, заключающееся в большей экономичности по сравнению с традиционными ТЭНовыми котлами.
Основные минусы
Каким бы современным и технологичным ни было оборудование для отопления, оно имеет свои недостатки, но их не так много. Самый главный заключается в высокой стоимости подобных устройств. Но такое оборудование стоит того. Оно обходится дороже все тех же ТЭНовых котлов. Но большая доля стоимости приходится на автоматику.
Еще один недостаток можно выявить в процессе эксплуатации. Он выражен в том, что некоторые модели сильно шумят во время работы. Однако это относится не ко всем устройствам. Если оборудование имеет невысокую стоимость, то оно наверняка будет издавать посторонние звуки.
Советы по выбору
Электрический индукционный котел для отопления может стать основой соответствующей системы вашего дома. Однако для эффективной его работы важно правильно подойти к выбору устройства. Например, если ваш дом имеет площадь в 150 м 2 , а высота потолков равна 3 м, то вы должны будете рассчитать отапливаемую площадь. Для этого площадь здания следует умножить на высоту потолков, что в данном случае позволит получить 450 м 2 . Один киловатт рассчитан на 13 м 2 . Значит, на просчитанную площадь будет достаточно котла с мощностью в 16 кВт. Этот подсчет корректен лишь в том случае, если дом хорошо теплоизолирован.
Обзор и отзывы об индукционном котле SAV 5
Прежде чем сделать выбор, вы должны прочесть отзывы об индукционных котлах отопления. В данном разделе будет рассмотрена продукция SAV 5. Модель, по мнению потребителей, способна обогреть помещение быстрее, чем ТЭНовое новое устройство, но и остывание происходит сразу же после выключения, где сказывается малая инерционность.
По мнению потребителей, экономия достигается за счет регулировки производительности автоматикой. Как утверждают производители, данная модель способна функционировать от розетки. А вот по мнению потребителей, для работы с выше 360 ˚С понадобится трехфазная силовая линия и УЗО. После снижения напряжения и сбоя в сети автоматика отключается.
Самостоятельное изготовление котла
Если вы хотите изготовить индукционный котел отопления своими руками, то вы должны использовать трубу из пластика, заполнив ее кусочками из нержавеющей стальной проволоки. На концах трубы устанавливаются сетки.
По всей длине трубы наматывается эмалированная медная проволока. Полученный котел устанавливается в отопительную систему, для чего можно использовать переходники. Концы медной проволоки подключаются к приобретенному высокочастотному инвертору. Система заполняется водой, после этого готовый агрегат можно подключать.
Индукционный котел для отопления частного дома
Тема данной статьи – использование принципа электромагнитной индукции в отопительных котлах. Ниже будут рассмотрены принцип работы, конструктивные особенности, преимущества и недостатки индукционных котлов, отзывы покупателей. Кроме этого, постараемся оценить эффективность работы, безопасность и целесообразность использования этих агрегатов в бытовых отопительных системах.
Индукционный котел отопления для частного дома
Бытовые индукционные теплогенераторы не получили такого широкого распространения, как накопительные электрические бойлеры и газовые колонки, однако простота конструкции и эффективность работы таких агрегатов заслуживают самого детального рассмотрения.
Устройство и принцип работы индукционного котла
Индукционный котел состоит из основных элементов:
- Корпуса;
- Индукционной катушки;
- Сердечника.
Принцип работы индукционных агрегатов чрезвычайно прост: проходя через катушку, электрический ток генерирует сильное электромагнитное поле. В соответствии с законом Джоуля – Ленца под воздействием электромагнитных волн трубчатый сердечник интенсивно разогревается, отдавая тепловую энергию циркулирующему внутри него теплоносителю.
О производительности таких систем свидетельствует тот факт, что, начиная с 30-х годов ХХ столетия, принцип электромагнитного нагрева успешно применяется в металлоплавильных печах.
Достоинства и недостатки
Помимо простоты конструкции, к неоспоримым достоинствам индукционного отопления отопления являются:
- Цилиндрическая форма корпуса обеспечивает компактность установки;
- При правильной установке, КПД индукционного прибора может достигать 100%;
- Поскольку конструкция не предусматривает наличия электрического ТЭНа, минимальный срок службы агрегата 20–25 лет;
- Индукционные котлы могут работать с любым видом жидкого теплоносителя;
- Минимальное образование минеральных отложений на стенках теплообменника благодаря постоянной вибрации;
- Благодаря простоте конструкции, электромагнитные нагревательные системы крайне надежны, а наиболее уязвимым элементом является электронный блок управления;
- Для самостоятельной установки устройства не потребуется каких-либо специальных знаний, навыков и инструментов.
Перечень достоинств индукционных котлов действительно весьма внушителен, но несмотря на это, некоторые недостатки все же имеются:
- Высокая стоимость, обусловленная использованием дорогостоящих материалов и сложных электронных систем управления и контроля;
- Повышенный расход электроэнергии;
- Электропитание установки имеет довольно сложную конструкцию;
- Воздействие сильного магнитного поля на человеческий организм еще до конца не изучено, однако есть все основания полагать, что оно может представлять серьезную опасность.
Несмотря на приведенные недостатки, использование индукционного котла в системе отопления частного дома можно считать целесообразным, поскольку оборудование практически не требует технического обслуживания, кроме периодического контроля.
Модели и цены на индукционные котлы
На рынке несколько брендов пользуются особой популярностью, среди них:
Рассмотрим более подробно модельный ряд и особенности продукции каждого из этих производителей.
Компания предлагает покупателям индукционные электрические котлы отопления, мощность которых колеблется от 4,7 («Эдисон — 4,7) до 500 (Эдисон – 500) кВт. Такой внушительный диапазон позволяет выбрать модель в точности соответствующую вашим потребностям. Работают агрегаты в автоматическом режиме, однако, при желании, можно изменить температуру нагрева теплоносителя в ручном режиме.
Оборудование отличается длительным периодом эксплуатации, надежностью и высокой степенью безопасности. В большинстве устройств «Эдисон» роль теплоносителя играет вода, но возможно использование и других жидкостей. Самое широкое распространение установки этого бренда получили в замкнутых отопительных системах.
- Индукционный котел работает от стандартной электросети с частотой 50 Гц;
- Максимальный нагрев теплоносителя контролируется автоматикой и составляет 100–115 0 С;
- В зависимости от модели вес котла может составлять от 40 кг до 1,5 т;
- Конструкция приборов позволяет использовать в качестве жидкого теплоносителя помимо воды специальные масла и антифризы;
Минимальная цена установок 35 тыс. руб.
Этот отечественный производитель предлагает агрегаты мощностью 4,5 – 250 кВт. Отличительной чертой изделий является то, что все модификации, за исключением «Гейзер – 5», который работает от бытовой электросети, требуют трехфазного подключения.
Благодаря некоторым конструктивным особенностям, отсутствует характерное для индукционных установок «жужжание», а КПД установок, независимо от мощности, достигает 98%. Кроме этого, котлы имеют небольшие габаритные размеры, что позволяет оптимально скомпоновать отопительный контур.
Подробное описание различных модификаций приведено в таблице:
Параметры, ед. изм.
Номинальная мощность, кВт
Мощность тепловая, Гкал/ч
Напряжение в сети, В
Частотный диапазон, Гц
Фазовый сдвиг, cosφ
Давление в системе, МПа
Минимальная цена изделия – 34 тыс. руб.
Продукция предприятия сориентирована преимущественно на бытовой сектор. Модельный ряд включает в себя большое количество модификаций индукционных котлов, подключаемых к однофазным электросетям с напряжением 220В и частотой 50 Гц.
В основной комплект поставки входят:
- Нагреватель;
- Блок настройки и управления;
- Термодатчик;
- Инструкция по подключению и использованию прибора.
За дополнительную плату могут быть поставлены:
- Насос циркуляционный;
- Комплект установочной арматуры;
- Блок обеспечения безопасности.
Подробное описание модельного ряда «ВИН» можно найти в таблице:
Обогреваемая площадь, м²
Рабочее напряжение, В
Предприятие производит индукционные нагреватели, мощность которых составляет от 6 до 30 кВт. Наиболее производительные модификации рассчитаны на эффективный обогрев жилой площади в 320-350 м 2 . К главным достоинствам установок «Миратрон» относятся:
- Возможность подключения как к бытовым, так и к трехфазным электросетям;
- Минимальный уровень шума в процессе работы;
- Сбалансированный расход электроэнергии;
- Отсутствие минеральных отложений и накипи.
Цены на индукционные котлы производителя «Миратрон» могут колебаться в пределах от 45 до 60 тыс.руб.
Конструктивные особенности тепловых генераторов SAV обеспечивают максимальную легкость монтажа и пусконаладочных работ. Большинство моделей может быть подключено к однофазной системе с напряжением 220 В и частотой 50 Гц, что позволяет использовать устройства не только в промышленных, но и в бытовых отопительных системах.
Длительный срок службы, надежность, экономичность и неприхотливость SAV обеспечили продукции компании популярность среди рядовых покупателей. Подробнее ознакомиться с техническими характеристиками и ценами можно в приведенной ниже таблице:
Рабочее напряжение, В
Отзывы покупателей на практике оценивших достоинства и слабые стороны изделия имеют не меньшее значение при выборе оборудования, чем официальные технические характеристики. Вот некоторые из них.
Индукционные котлы отопления: отзывы владельцев
- За год использования, конечно, трудно дать объективную оценку работе котла «ВИН – 5», но все же некоторые тенденции отметить можно. Прежде всего, не было никаких нареканий к работе системы. Ужасного влияния «колоссального» магнитного поля тоже пока не ощутил… Больше всего радует то, что можно забыть о существовании в доме отопительного котла, да и за свет заплатить пришлось немного меньше, хорошая штука. Александр, Ленинградская обл.
- Тщательно изучив конструкцию индукционных котлов, пришел к выводу, что ломаться там действительно нечему. По параметрам, наиболее подходящим вариантом оказался «SAV – 5», его и купили за 36 тысяч. Не могу сказать, что экономия электричества, прямо-таки существенная, но по сравнению со старым бойлером, платить приходится меньше. В остальном, за 2 сезона никаких нареканий нет. Николай, Таганрог.
- Два года назад установил «Гейзер – 20» и очень доволен что установил. За два сезона стоимость как-то позабылась, а вот тепло и уют остались. Кроме этого, никаких тебе анодов, промывок, сними-повесь и т.д. Анализ квитанций за время использования котла показал, что расходов на электричество хоть и не намного, но меньше. Так что рекомендую всем! Андрей, Новосибирск.
- Очень мне понравилась идея сидеть в тепле и ничего для этого не делать, только за свет платить, да и то меньше, чем за классический бойлер, решил попробовать. Установил в доме индукционный агрегат «Эдисон» на 50 кВт, теперь сижу в тепле, ничего не делаю и очень доволен. Главное, что не нужно вызывать никаких специалистов, потому что до города целых 75 км. А если кроме шуток, никаких претензий за 3,5 года у меня не возникало, очень хорошая штука. Дима, Московская обл.
Подборка была сделана таким образом, чтобы, дополнительно охарактеризовать продукцию рассмотренных выше брендов на основании реальных отзывов владельцев.
Если стоимость индукционного прибора выходит за пределы семейного бюджета, но имеются практические навыки в слесарно-сварочных работах и базовые знания в области электротехники, можно изготовить нагреватель своими руками.
Индукционный котел отопления своими руками
В бытовых условиях нагреватель можно изготовить из сварочного инвертора или трансформатора.
Котел из сварочного инвертора
Прежде чем приступить непосредственно к сборке необходимо запастись следующими материалами:
- Нержавеющей проволокой диаметром 5-7 мм;
- Отрезком пластиковой термостойкой трубы, длиной приблизительно 500 мм, наружным диаметром не более 50 мм и толщиной стенки не менее 5 мм;
- Просечной или плетеной сеткой из нержавеющей стали с окном не более 4х4 мм. Размер сетки должен полностью перекрывать поперечное сечение пластиковой трубы и обеспечивать возможность надежного крепления;
- Эмалированной медной проволокой диаметром 1,2-1,5 мм. Для намотки катушки понадобится приблизительно 5м;
- Двумя переходниками для соединения котла с отопительной магистралью;
- Сварочным инвертором, позволяющим осуществлять плавную регулировку силы тока.
После того как все необходимые комплектующие подготовлены, можно приступать к работе по сборке индукционного котла. Сборка состоит из нескольких этапов:
1. Нержавеющая проволока нарезается на отрезки длиной 5-6 см в количестве, необходимом для полного заполнения трубы.
2. Одна сторона трубы закрывается сеткой, после чего производится засыпка отрезков проволоки и заделка второй стороны. Внутренняя полость трубы заполняется полностью, а наличие с обоих сторон ограждающей сетки предотвращает попадание кусочков проволоки в трубопроводы отопительной системы.
3. На заполненную трубу наматывается 90-100 витков медной проволоки. В процессе намотки необходимо обеспечить равномерность и одинаковое расстояние между витками. Вся катушка должна быть равноудалена от обоих торцов трубы.
4. На торцы трубы герметично устанавливаются переходники, и производится врезка в существующую отопительную магистраль.
5. Оба вывода катушки подсоединяются к сварочному инвертору.
6. Смонтированный таким образом отопительный контур заполняется теплоносителем, после чего система готова к работе.
Категорически запрещается подключение прибора к электросети до полного заполнения системы теплоносителем.
7. С помощью инвертора выполняется установка необходимого температурного режима.
Такая конструкция индукционного прибора своими руками может эффективно обогревать площадь 50–60 м 2 . Если же отапливаемая площадь больше, либо требуется дополнительная мощность для автономного горячего водоснабжения, существует второй вариант.
Индукционный котел с использованием трансформатора
При использовании трансформатора, роль нагревательного элемента играет корпус прибора, внутри которого циркулирует теплоноситель. Для изготовления агрегата, помимо навыков сварщика, потребуются:
- Две металлических трубы помещенных одна в другую таким образом, чтобы между ними образовалась полость.
- Два плоских кольца для заделки торцов;
- Сварочный инвертор;
- Трансформатор трехфазный;
- Металлические трубы для входного и выходного патрубков.
1. На некотором расстоянии от торцов в полый цилиндр ввариваются патрубки, обеспечивающие циркуляцию теплоносителя.
2. Путем наматывания медной проволоки на корпус формируется первичная обмотка;
3. Для замедления остывания и уменьшения рассеивания тепловой энергии, изделие помещают в специальный корпус, а образовавшуюся полость заполняют жаростойким теплоизоляционным материалом.
Для предотвращения несчастных случаев, при монтаже самодельных индукционных котлов предназначенные для отопления частного дома необходимо придерживаться нескольких правил:
- При подключении изделия к системе отопления, расстояние от стены должно быть не менее 30 см, а от пола и потолка не менее 80 см;
- Устанавливать приборы можно исключительно в замкнутые контуры с принудительной циркуляцией теплоносителя;
- На выходной патрубок следует установить манометр и предохранительный клапан.
Использование явления электромагнитной индукции при изготовлении отопительных котлов позволяет существенно уменьшить габариты изделий, обеспечить высокую производительность и длительный срок службы оборудования.
Индукционный котел отопления отзывы
Dan » 28 янв 2016, 22:22
Re: Потребление индукционного котла
central » 28 янв 2016, 22:42
Re: Потребление индукционного котла
Dan » 28 янв 2016, 22:50
Re: Потребление индукционного котла
SN66 » 29 янв 2016, 01:55
Re: Потребление индукционного котла
acsel » 29 янв 2016, 03:16
Re: Потребление индукционного котла
central » 29 янв 2016, 16:37
Re: Потребление индукционного котла
Dan » 29 янв 2016, 17:31
Re: Потребление индукционного котла
Gn00 » 29 янв 2016, 18:09
Re: Потребление индукционного котла
central » 29 янв 2016, 20:38
Re: Потребление индукционного котла
Dan » 29 янв 2016, 20:45
Теоретически это и на индукционном котле:
«В котле применяется индуктивная катушка, которая помимо потребления является и генератором, т.к. её проводник находится в переменно магнитном поле, что вызывает генерирование реактивной мощности. В процессе рекуперации активный ток, потребляемый из сети, очень мал, а реактивный ток, замкнутый в контуре, достаточной большой, что даёт возможность котлам использовать дополнительную мощность, выработанную в колебательном контуре, и сократить потребление электроэнергии.»
Re: Потребление индукционного котла
Gn00 » 29 янв 2016, 23:44
Re: Потребление индукционного котла
acsel » 30 янв 2016, 00:58
Re: Потребление индукционного котла
Dan » 02 фев 2016, 00:08
Re: Потребление индукционного котла
r3200b » 02 фев 2016, 20:13
Re: Потребление индукционного котла
Pezdal » 07 апр 2016, 18:44
Dan писал(а): . Вопрос был адресован для тех, кто такие котлы использует и может рассказать из своего опыта что и как с ними.
А в ответ-
SN66 писал(а):
Лохотрон эти индукционные котлы
Gn00 писал(а):
Это ж называется — мошенничество
И никаких объективных расширенных комментариев.
Ну без обид. Сам собой комментарий напрашивается, что ты физику очень плохо учил.
Попробую разжевать. Все количество энергии, которое потреблено каким-либо электроприбором из электросети (ну и ес-но посчитано счетчиком) со 100%й эффективностью будет рано или поздно преобразовано в тепло. Всякие там электролизеры, охладительные установки и случаи заряда аккумулятора давайте рассматривать не будем.
С сопротивлением, воткнутым в розетку и выделяющим при этом 10 ВТ чистого тепла все понятно.
Подвели 10 Вт электрических, получили 10Вт тепловых.
Воткнули к примеру лампочку накаливания на 10 Вт. Грубо говоря КПД 5%.
выделяет 0,5 вт энергии в виде света и 9,5 Вт в виде тепловой энергии. Световая энергия никуда из комнаты не денется, поглотится окружающими предметами. Поглощенная световая энергия превратится в тепловую. На выходе имеем выделение тепла в помещении 10 вт.
Берем лампочку светодиодную с потреблением 10 Вт. КПД грубо скажем 40%.
В виде тепла выделяет 6ВТ, 4Вт в виде света, свет поглощается стенами, мебелью . По результату в комнате опять же имеем выделение энергии 10 вт.
КПД обычного нагревательного элемента (ТЭНа)100%. ВСЕГДА.
Вся энергия потребленная им идет прямиком на обогрев. Ну некуда ей деваться. Ну там какие-то десятые доли процента могут теоретически расходоваться на создание электромагнитного поля и улетучиваться за пределы помещения. Но частоты не те, чтобы этим всерьез заморачиваться. Не вижу просто смысла в обычном нагревательном приборе сначала превращать электическую в электромагнитную, а затем ее уже превращать в тепловую. Как говорится- выше головы не прыгнешь. Имеем по результату более сложный и дорогой девайс с таким же самым КПД, что и котел с примтивными ТЭНами. И зачем это все надо? Это же не индукционная печь и не микроволновка, когда именно надо что-нибудь хитрым образом подогревать. Не, ну может кому то хайтек нравится и он фанат этого дела.
А всяких рекламщиков несущих бред про рекуперацию,и возможность получить количество энергии из колебательного контура больше той, что была туда закачана за счет реактивной мощьности пора начинать расстреливать без всякого суда и следствия, мало того, что сами полную чушь несут, так еще и людей оболванивают.
Добавлено спустя 22 минуты 40 секунд:
У обычного, древнего как мамонт ТЭНа КПД всегда будет практически 100%м, куда еще выше?
Добавлено спустя 4 минуты 31 секунду:
Индукционный котел отопления
Вопрос обогрева помещения не потеряет своей актуальности никогда. Периодически в результате продуктивных инженерных разработок на рынке появляются новые предложения по отоплению жилья. Индукционные котлы не столь популярны, как традиционные электрические агрегаты, оборудованные ТЭНами, но ознакомиться с их конструкцией и принципом работы будет полезно тем, кто изучает варианты отопления собственного дома.
Внутреннее устройство котла
Исследованием электромагнитной индукции ученый М.Фарадей занимался еще в первой половине 19 века. Его научные труды легли в основу производства трансформаторов, генераторов и электродвигателей. И только в 90-х годах прошлого столетия были разработаны индукционные электрические котлы, принцип работы которых базируется на открытии полуторавековой давности. Индукционный котел отопления обладает сложной конструкцией, состоящей из следующих элементов:
- Наружный корпус выполняется из металла.
- Второй слой индукционного котла представляет собой двухслойную защиту, состоящую из электро- и теплоизоляции.
- В центре агрегата для отопления расположен сердечник, изготовленный из двух труб разного диаметра. Используемый материал – ферримагнитная сталь, толщина стенок – 10 мм. Трубы вставлены друг в друга и решают разные задачи. Внутренняя часть обладает обмоткой, это непосредственно сам сердечник, внешняя труба выполняет функцию нагревательного элемента.
Принцип работы
В котлах отопления индукционного типа можно применять любой теплоноситель, но самым удобным и популярным считается вода. Нижняя часть конструкции котла оснащена патрубком для поступления теплоносителя, вверху расположен выход для нагретой воды. Внутри агрегата электрическая энергия преобразуется в вихревые потоки за счет действия первичной обмотки. Далее сформированное электромагнитное поле перераспределяется на вторичную обмотку, представленную металлической трубой отопления.
Принцип действия индукционного котла аналогичен работе трансформатора. Теплоноситель, находясь в трубе внутри катушки, подвергается сильному нагреву. Процесс циркуляции обеспечивает его продвижение в систему отопления, за счет этого вероятность перегрева исключается.
Многие мастера успешно конструируют вихревые индукционные нагреватели (ВИН) самостоятельно. Решив соорудить котел отопления своими силами, соблюдайте технику безопасности.
Особенности выбора
Подбирая индукционный агрегат для отопления дома, обратите внимание, что существуют однофазные и трехфазные образцы, второй вариант неприемлем для квартир, его эксплуатация возможна лишь в частном секторе. Большинство котлов промышленного производства оснащены пультом управления, позволяющим устанавливать требуемые параметры обогрева. Мощность оборудования выбирают исходя из площади, нуждающейся в отоплении: для 1 м 2 потребуется 60 Вт. Для отопления помещения 120 м 2 необходимая мощность индукционного котла составляет 7,2 кВт.
Достоинства и недостатки
Любому механизму свойственно облегчать жизнь потребителей. Среди достоинств оборудования для отопления, принцип работы которого основан на электромагнитной индукции, отмечаются следующие моменты:
- Котел не нуждается в специально оборудованном отдельном здании, наличие дымохода не требуется.
- Функционирует от сети переменного и постоянного тока. Низкое напряжение не является преградой для прекращения эксплуатации.
- Отсутствуют нагревательные элементы, требующие регулярной замены.
- Герметичная и надежная система снижает вероятность утечек до минимума.
- Образование накипи в индукционных котлах не происходит.
- Работа индукционного котла характеризуется высокой степенью пожарной и электрической безопасности.
- КПД составляет 100%, в течение всего периода эксплуатации этот показатель не изменяется.
- Помимо воды, в качестве теплоносителя может выступать антифриз и масло. Его замена происходит раз в 10 лет.
- Монтаж оборудования достаточно просто провести самостоятельно.
Приняв решение приобрести для отопления индукционный котел, будьте готовы к следующим нюансам:
- Даже небольшая конструкция при высоте 45 см и диаметре 12 см обладает весом в 23 кг.
- Высокая стоимость агрегата. Это наиболее дорогой котел для отопления из возможных вариантов.
- Система отопления обязательно должна быть закрытого типа.
- Из-за возникновения помех на несколько метров не рекомендуется поблизости располагать бытовые приборы.
Характеристика эксплуатационного процесса
Если провести сравнительную характеристику между электрическими котлами, работающими от ТЭНа и индукционного типа, первый вариант выигрывает в стоимости. Но это только на первый взгляд. С течением времени эффективность такой конструкции снижается за счет образования накипи. Подобная проблема не свойственна индукционным агрегатам, благодаря чему они дольше не выходят из строя и работают с первоначальной теплоотдачей. Расчеты показали, что с каждым годом выгода от экономии электроэнергии при работе индукционного котла только возрастает и в среднем составляет 30%.
Также существует простой способ устранить проблему возникновения помех от котла. Для этого достаточно воспользоваться изобретением М.Фарадея и облачить индукционный агрегат в мелкозернистую металлическую сетку.
Такая оболочка позволяет задержать помехи и не препятствовать работе электробытовых приборов. Причем существует прямая зависимость между зернистостью сетки и уровнем защиты, для обеспечения качественной преграды достаточно остановиться на латунном экземпляре, размер ячеек которого составляет 1х1 мм.
Еще один важный момент экономии расхода электроэнергии при пользовании индукционным котлом отопления – качественная теплоизоляция помещения. Если у вас старые окна, стены и пол не имеют достаточной термоизоляционной защиты, то отопление помещения индукционным котлом станет весомым пунктом в семейном бюджете. Предварительный анализ тепловых утечек и их своевременное устранение позволит существенно снизить расходы электричества при работе индукционного котла. В этом случае существенная экономия достигается при установке двух тарифного счетчика. Достаточно включать отопление в ночное время, когда тарифы заметно ниже дневных расценок, и прогрева помещения индукционным котлом хватит до следующей ночи. Дом, обладающий свойствами термоса, давно стал привычной технологией строительства в западных странах. Перенимая прогрессивный опыт, эксплуатация индукционного котла отопления принесет лишь положительные эмоции.
В процессе эксплуатации индукционных котлов мнения потребителей об их технических характеристиках расходятся. Приводим несколько отзывов, отражающих практическую сторону вопроса.
Я живу в местности, где отсутствует газовая магистраль. Вопрос отопления всегда стоял остро. Использовать твердотопливный котел мне неудобно: постоянные заботы о закупке топлива, его транспортировке и хранении не внушали оптимизма. В магазине предложили воспользоваться индукционным котлом. У меня небольшой дом 60 м кв., в процессе капитального ремонта окна были заменены на пластиковые, стены утеплены. Установка индукционного котла отопления прошла легко и без проблем. В свое отсутствие я отключаю оборудование, его повторный запуск позволяет быстро и без усилий нагреть систему отопления. Я благодарна консультантам за предложенный выбор индукционного котла.
Являясь владельцем двухэтажного дома, хочется иметь систему отопления, не выедающую семейный бюджет в зимний период до дна. Желание установить газовый прибор отопления отложен до времен подвода центральной линии газоснабжения. Менеджеры по продажам усиленно пытались убедить в незаменимости индукционного котла: работает долго, бесшумно, со временем не снижается КПД благодаря отсутствию накипи. Но, посчитав стоимость самого индукционного котла и добавив к расходам неизбежные эксплуатационные затраты по оборудованию трехфазной линии электропередач, оформление необходимой документации, пришел к выводу, что гораздо практичней индукционного котла организовать в доме отопление конвекторами, а в дальнейшем перейти на газовое оборудование.
